INA TKVD14

TKVD14轴承

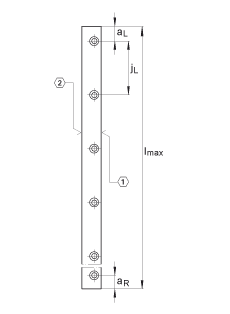

尺寸

h
14
mm

b
13.5
mm

l_max
1500
mm
导轨的最大长度 L；更长的导轨可分成几段供货，并且相应地标注。

说明

1)
定位面

2)
标记

尺寸

a_{L max}
53
mm
a L 和 a R 取决于导轨的长度 l max

a_{L min}
20
mm
a L 和 a R 取决于导轨的长度 l max

a_{R max}
53
mm
a L 和 a R 取决于导轨的长度 l max

a_{R min}
10
mm
a L 和 a R 取决于导轨的长度 l max

h₁
7.1
mm

j_B
6
mm

j_L
60
mm

说明

K₁
M3
根据 DIN ISO 4762-12.9的螺钉如有可能，应有螺钉防松措施。最大锁紧力矩： M3 = 2,5 Nm M4 = 3 Nm M5 = 10 Nm M6 = 10 Nm

重量

m_S
1.45
kg/m
导轨的质量
