INA MKUVS42-LM-ADA-KT-STOD

型号：
MKUVS42-LM-ADA-KT-STOD
品牌：
INA
系列：
MKUVS42-LM
起订量：
≥ 1套
物流：
全国配送
电话：
       恩梯必专业销售INA MKUVS42-LM-ADA-KT-STOD，能为客户提供各种技术服务，轴承选型及型号替代等解决方案，需要MKUVS42-LM-ADA-KT-STOD最新规格、图纸、报价等资料可联系我司销售部！
额定静扭矩
  • M0z
  • 4020
  • Nm
  • 直线引导系统的额定静扭矩 这些数值是单一载荷，当执行器的下部完全被支撑时使用。 当承受联合载荷时，这些值必须减小。 关于直线引导系统的设计标准，见下面的系列：直线引导系统 / 直线循环球轴承单元 / KUVS..

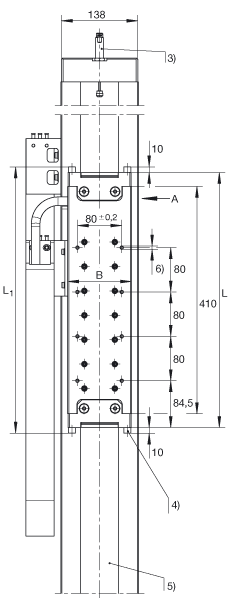

尺寸
  • ly
  • 1192
  • cm^4
  • 支撑轨的几何转动惯量
  • lz
  • 432
  • cm^4
  • 支撑轨的几何转动惯量
  • H
  • 125
  • mm
  • B
  • 115
  • mm
  • L
  • 460
  • mm

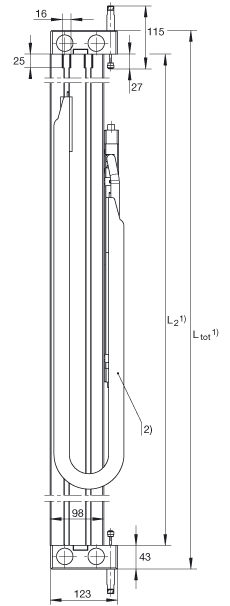

说明
  • 1)
  • L2 = 总行程 + L1 + 54 Ltot = 总行程 + L + 54 + 86 总行程= 有效行程 + 2 x S 允差 S 指适合于特殊应用的安全范围，至少应为50 mm；总行程单位为mm。 最大单根支撑轨长度 L2 = 8000 mm
  • 2)
  • 灵活的电缆中继系统
  • 3)
  • 减震器
  • 4)
  • 终端缓冲器
  • 5)
  • 盖板
  • 6)
  • M6 x 10 深 (8x)
  • 7)
  • 两端的润滑接头
  • 8)
  • 根据 DIN 3405-AM6 标准的润滑嘴 (4x)
  • 9)
  • 滑块的上边缘
尺寸
  • B2
  • 80
  • mm
  • B3
  • 140
  • mm
  • B4
  • 133
  • mm
  • B5
  • 51
  • mm
  • H1
  • 10
  • mm
  • H3
  • 30
  • mm
  • H4
  • 70
  • mm
  • H5
  • 128
  • mm
  • L1
  • 480
  • mm
  • L3
  • 43
  • mm
  • L4
  • 323
  • mm
止汗露
  • mtot
  • (Ltot - 86) x 0.02 + 12
  • kg
  • 除灵活的电缆中继系统之外的质量
重量
  • mLaw
  • 8800
  • g
  • 滑块的质量
基本额定载荷
  • C
  • 27.4
  • kN
  • 滑块引导系统的基本额定载荷 此数值只适用于 Lh 寿命的计算
  • C0
  • 51
  • kN
  • 滑块引导系统的基本额定载荷 此数值只适用于 Lh 寿命的计算
额定静扭矩
  • M0x
  • 1450
  • Nm
  • 直线引导系统的额定静扭矩 这些数值是单一载荷，当执行器的下部完全被支撑时使用。 当承受联合载荷时，这些值必须减小。 关于直线引导系统的设计标准，见下面的系列：直线引导系统 / 直线循环球轴承单元 / KUVS..
  • M0y
  • 3940
  • Nm
  • 直线引导系统的额定静扭矩 这些数值是单一载荷，当执行器的下部完全被支撑时使用。 当承受联合载荷时，这些值必须减小。 关于直线引导系统的设计标准，见下面的系列：直线引导系统 / 直线循环球轴承单元 / KUVS..
