INA LFL32-SF

型号：
LFL32-SF
品牌：
INA
系列：
LFL..-SF
起订量：
≥ 1套
物流：
全国配送
电话：
       恩梯必专业销售INA LFL32-SF，能为客户提供各种技术服务，轴承选型及型号替代等解决方案，需要LFL32-SF最新规格、图纸、报价等资料可联系我司销售部！
额定静扭矩
  • M0z
  • 70
  • Nm
  • 绕 Z 轴的额定静扭矩
说明
  • 订货型号： - 耐腐蚀设计: 滑块：LFCL..-RB 导轨：LFS..-RB 滚轮:LFR..-2RSR-RB - 不带孔的导轨： LFS..-OL
  • LFR50/8-6-2Z
  • 使用的滚轮 轴的直径：6 mm 对于替换零件的订货，请和我们联系。
  • LFS32
  • 基于此导轨的基本额定载荷和额定扭矩的计算

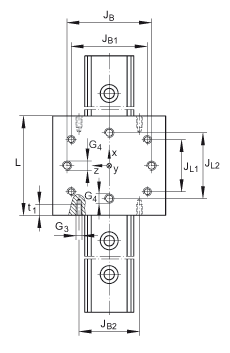

尺寸
  • H1
  • 30
  • mm
  • B
  • 80
  • mm
  • L
  • 90
  • mm
  • A4
  • 7
  • mm
  • G3
  • M6
  • G4
  • M8
  • H
  • 滑块和导轨的总高度： H = 35,5 mm 对 LFS，-C，-CE，-CEE，-E，-EE，-N，-NZZ H = 25,5 mm 对 LFS..-F，-FE H = 81,5 mm 对 LFS..-M 导轨 LFS..-M 只能和带可调游隙的滑块一起使用。 如果要使用 SF 和 LFKL滑块，请先和我们联系
  • H2
  • 20.5
  • mm
  • 公差: +0,3
  • H3
  • 14
  • mm
  • JB
  • 59
  • mm
  • 公差: +/-0,2
  • JB1
  • 54
  • mm
  • JB2
  • 56
  • mm
  • JL1
  • 60
  • mm
  • JL2
  • 70
  • mm
  • 公差: +/-0,2
  • t1
  • 7
  • mm
重量
  • mW
  • 400
  • g
  • 滑块的质量
锁紧力矩
  • MA
  • 15
  • Nm
  • 适用于标准设计。 对滚轮的螺栓,向心螺栓的锁紧力矩应达到 MA。
  • MA
  • 12
  • Nm
  • 可采用耐腐蚀设计
说明
  • 基本额定载荷不适用于
基本额定载荷
  • Cy
  • 4100
  • N
  • y 方向的基本额定动载荷
  • C0y
  • 2400
  • N
  • y 方向的基本额定静载荷
  • Cz
  • 6600
  • N
  • z 方向的基本额定动载荷
  • C0z
  • 4200
  • N
  • z 方向的基本额定静载荷
额定静扭矩
  • M0x
  • 30
  • Nm
  • 绕 X 轴的额定静扭矩
  • M0y
  • 130
  • Nm
  • 绕 Y 轴的额定静扭矩
