INA KUSE35

KUSE35轴承

重量

m_S
6.5
kg/m
导轨的质量

载荷方向

C_I
55000
N
载荷方向 I:压缩载荷

C_{0 I}
102000
N
载荷方向 I:压缩载荷

C_II
45000
N
载荷方向 II:拉伸载荷

C_{0 II}
79000
N
载荷方向 II:拉伸载荷

C_III
42000
N
载荷方向 III:横向载荷

C_{0 III}
85000
N
载荷方向 III:横向载荷

额定静扭矩

M_0x
1454
Nm
绕 X 轴的额定静扭矩

M_0y
1173
Nm
绕 Y 轴的额定静扭矩

M_0z
1069
Nm
绕 Z 轴的额定静扭矩

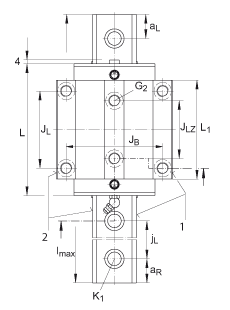

尺寸

H
48
mm

B
100
mm

L
107.1
mm
用于密封润滑孔 N2 的最小覆盖长度

说明

1)
定位面

2)
标记

尺寸

A₁
33
mm

A₂
9
mm

A₃
7.2
mm

a_{L max}
71
mm
a L 和 a R 取决于导轨的长度 l max

a_{L min}
20
mm
a L 和 a R 取决于导轨的长度 l max

a_{R max}
71
mm
a L 和 a R 取决于导轨的长度 l max

a_{R min}
20
mm
a L 和 a R 取决于导轨的长度 l max

b
34
mm
公差: -0,005 / -0,03

说明

G₂
M10
根据 DIN ISO 4762-12.9的螺钉最大锁紧力矩 [MA]（Nm）： M6 = 10 M8 = 24 M10 = 41 M12 = 83 M14 = 140 M16 = 220 M20 = 470

尺寸

H₁
6.6
mm

H₄
13.3
mm

H₅
6.5
mm

h
29.7
mm

h₁
18.2
mm

J_B
82
mm

J_L
62
mm

J_L5
11.65
mm
周围结构上润滑孔的位置。

J_LZ
52
mm

j_L
80
mm

说明

K₁
M8
根据 DIN ISO 4762-12.9的螺钉最大锁紧力矩 [MA]（Nm）： M5 = 10 M6 = 17 M8 = 41 M10 = 83 M12 = 140 M14 = 220 M16 = 340

K₃
M8
根据 DIN ISO 4762-12.9的螺钉最大锁紧力矩 [MA]（Nm）： M5 = 10 M6 = 17 M8 = 41 M10 = 83 M12 = 140 M14 = 220 M16 = 340

K₆
M8
根据 DIN ISO 7984-8.8的螺钉最大锁紧力矩 [MA]（Nm）： M5 = 5,8 M6 = 10 M8 = 24 M10 = 48 M12 = 83 M14 = 130

尺寸

L₁
77.7
mm

l_max
2960
mm
单根导轨的最大长度；更长的导轨可以分成几段供货，并且相应地标注。根据合同约定，单根导轨最大长度可达到6米。

N₂
4.5
mm
周边结构润滑孔的最大直径。

O
4.5x1.5
mm
DIN 3771

T₅
13
mm

T₆
12
mm
对于从上面安装：最大的中间螺纹孔的螺纹深度 T6 + 3 mm

重量

m_W
1500
g
滑块的质量
