INA LFS32-OV-100/180-VBS

LFS32-OV-100/180-VBS轴承

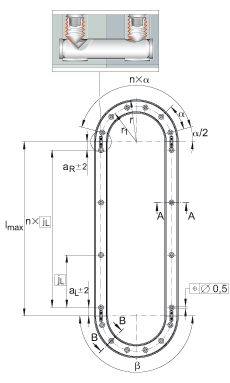

尺寸

h
20
mm

b
32
mm

R
100
mm

a₂
26
mm

a_{L max}
116
mm

a_{L min}
36
mm

a_{R max}
116
mm

a_{R min}
36
mm

b₁
24
mm

d_LW
6
mm

h₁
12
mm

h₄
15
mm

j_L
125
mm

l_max
6000
mm
单根导轨的最大长度。

N₁
6.5
mm
根据 DIN ISO 4762-8.8的固定螺栓。

N₃
12
mm

r₁
84
mm

说明

x
6
节圆为 r1 的孔的数量

接触角

α
30

β
180

说明

注意：
如果曲导轨要和直导轨结合使用，则必须作为单元一起订货。
注意：如果曲导轨要和直导轨结合使用，则必须作为单元一起订货。

封闭的椭圆轨道只可作为一个单元订货。一个单元包含两根180度弧度的曲导轨 LFSR，两根直导轨 LFS；或者一个单元包括四根90度弧度的曲导轨 LFSR 和四根直导轨 LFS。
